B230 Olietryk/Temp -sensor til eftermarked ECU

til hvad der står på donoren og ikke på kontaktstykke.

tilsluttet analog 0-5V indgang til eftermarked ECU.

Dette er en ægte Bosch Motorsport -sensorer af højeste kvalitet.

pin2: tryksignal ud (0,5V = 0bar, 4,5V = 10bar)
pin3: +5V sensorforsyning
pin4: sensor GND
pin5: temperatursignal ud (0,5V = -40 dej C, 4,5V = 140 dej C)

forbindelse til Maxxecu:

pin2 til J3 /J4 analoge input (0-5V)
pin 3 til G1 5V sensorforsyning
pin 4 til H1 sensor jord
pin5 til J1 /J2 analoge input (temperatur)

applikation:

diesel, benzin, ethanol, vand, motorolie, transmissionsolie
(bemærk, at donoren CAN have en kortere levetid med ethanol)

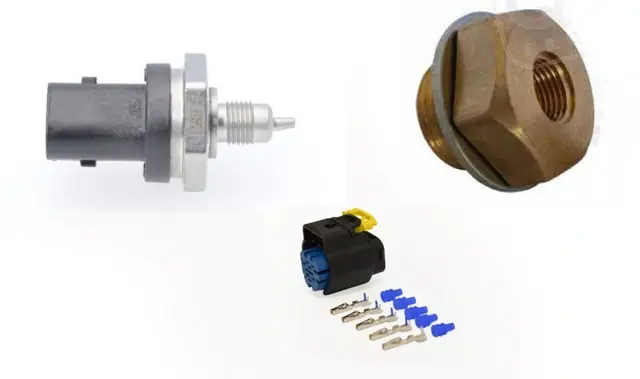

note eksempel billede.
